PLC(1214与1212)、第三方IO进行ProfinetIO通讯

作者:麦永科 来源:中山市恺特自动化科技有限公司 时间:2019-08-09 分类:技术支持

本文章为中山市恺特自动化科技有限公司所有。未经同意不得转载,抄袭。侵权必究。

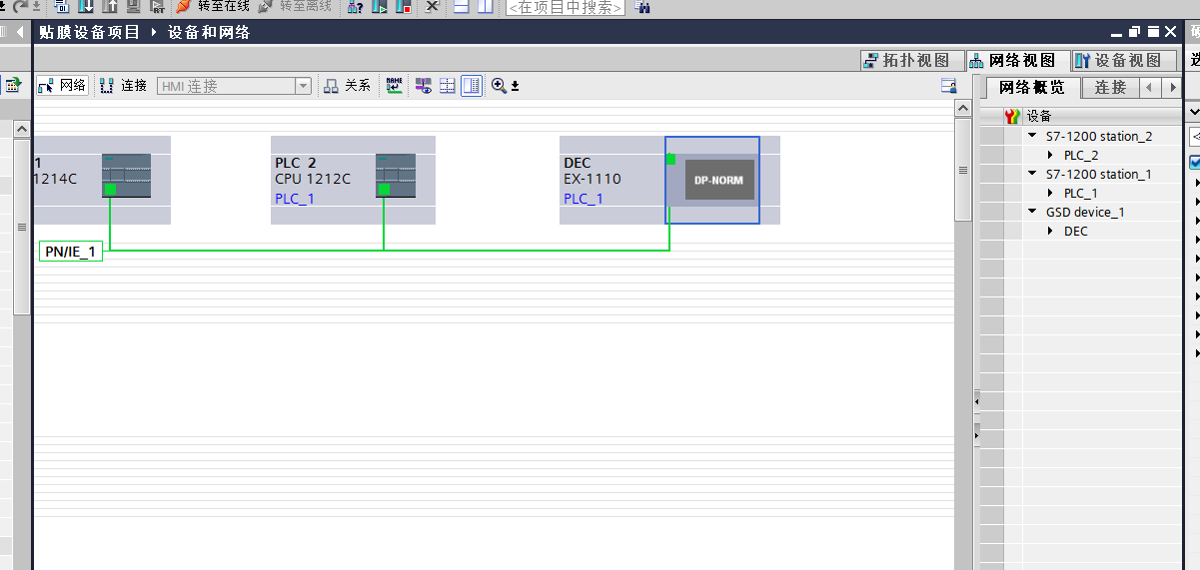

1.组态1214设备,设置IP地址,建立子网PN_IE1


2.操作模式下的IO设备不用勾选


3.组态1212C,子网选择PN_IE1,设置相应的IP地址及子网掩码

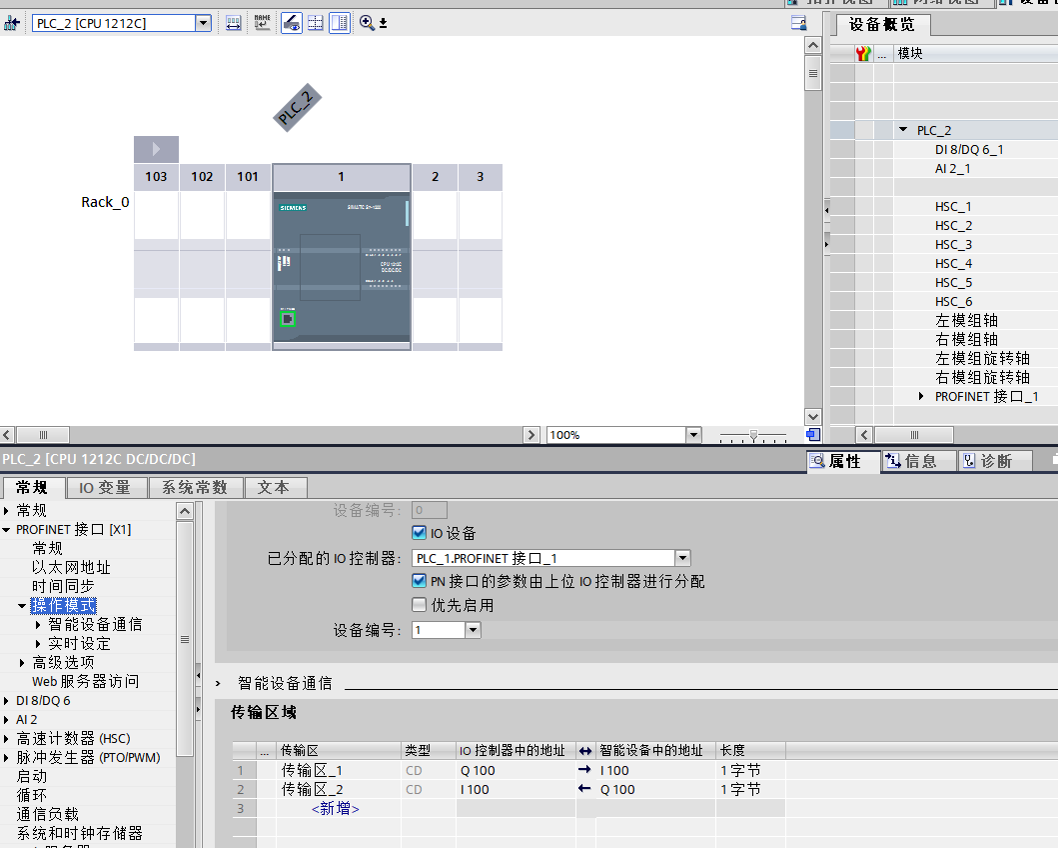

4.操作模式下的IO设备勾选上,选择对应的设备编号,在传输区域分配对应的输入输出地址。

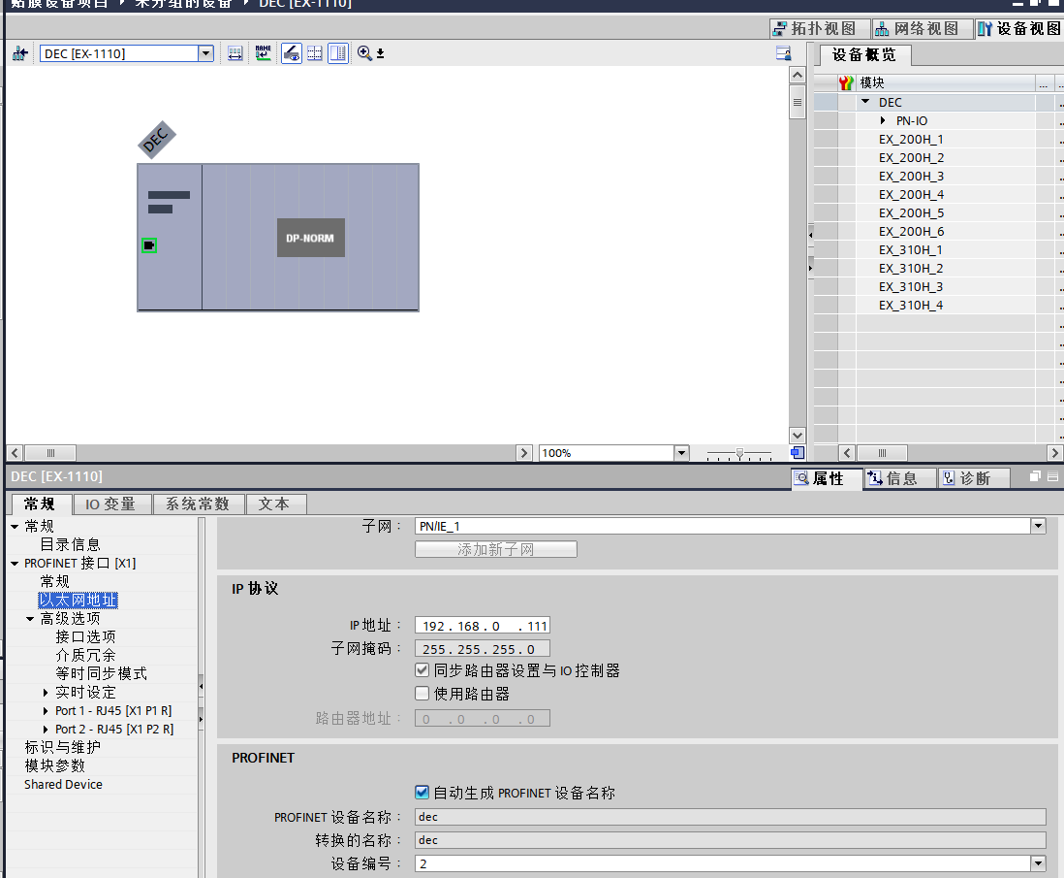

5.组态第三方设备,设置对应的IP地址及子网掩码,Profinet设备名称

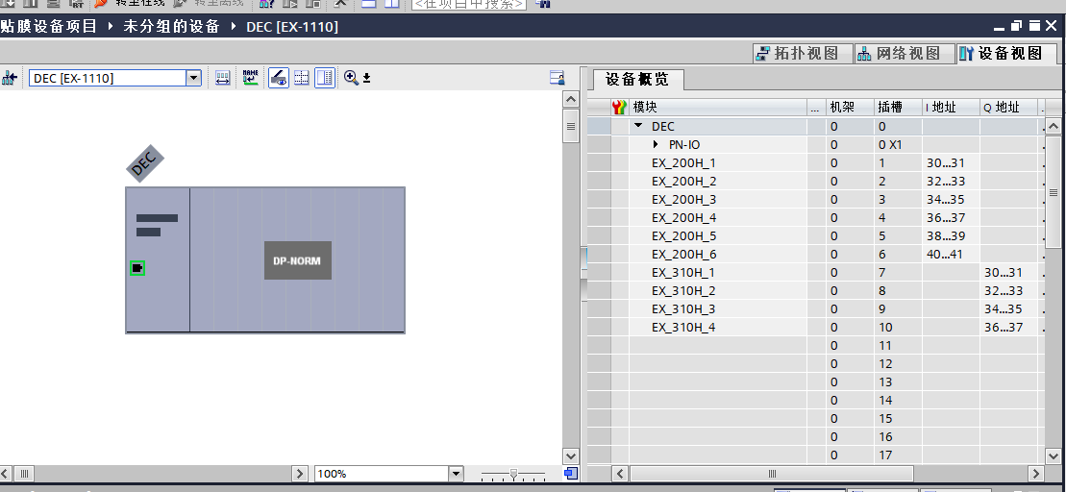

6.在设备视图中分配相应的输入输出地址

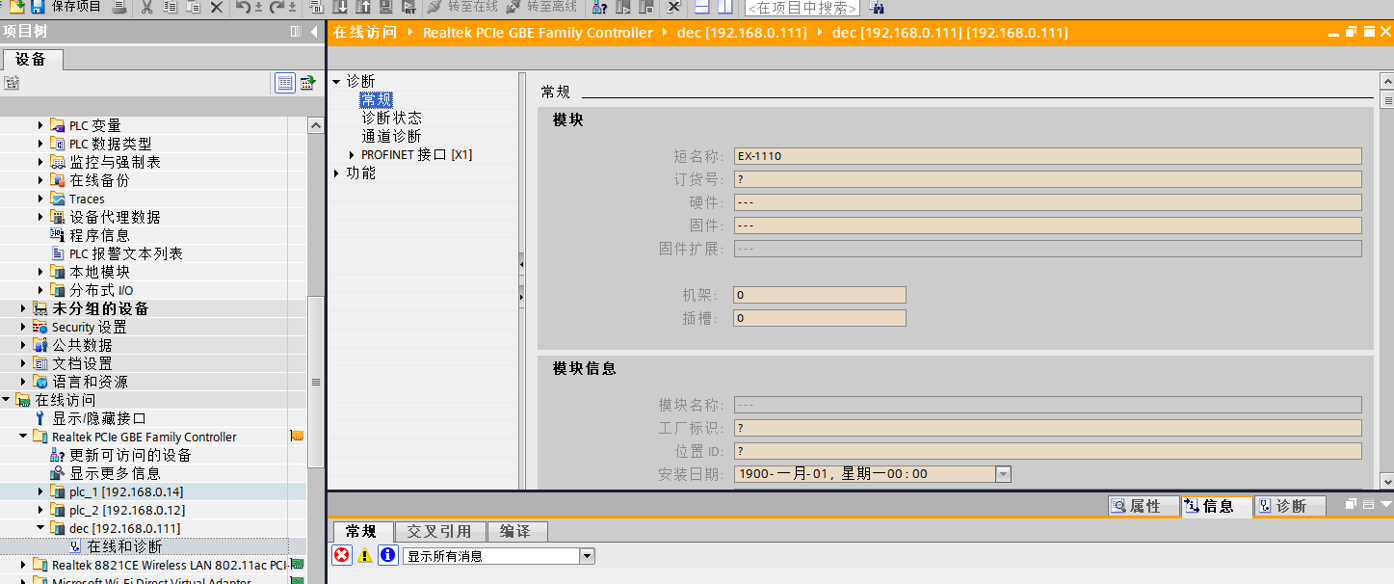

7.通过在线访问,选择相应的网口,点击 更新可访问的设备,选择第三方设备打开参数设置界面


8.选择功能选项,分配IP地址,输入相应IP地址和子网掩码,点击分配IP地址按钮

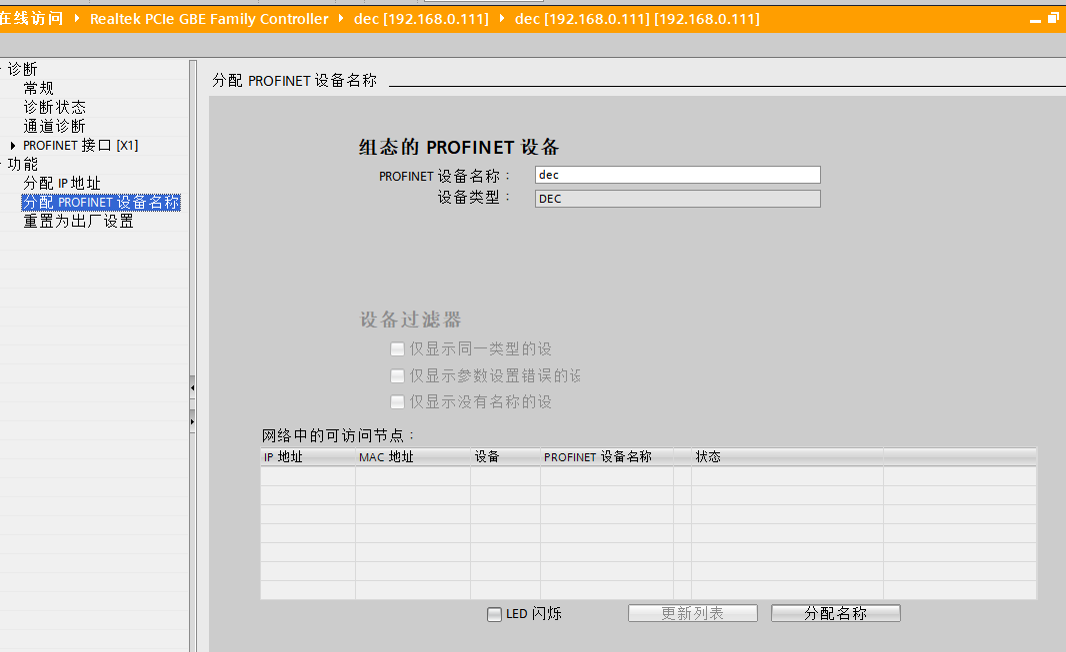

9.在功能选项下点击分配PROFINET设备名称,分配PROFINET设备名称(必须与组态时一样),最后点击右下角的分配名称按钮。

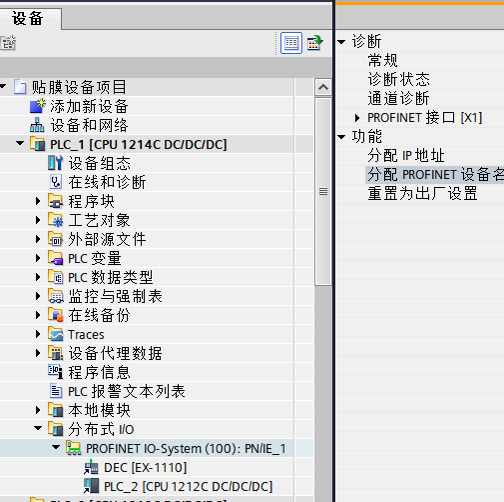

10.下载到PLC后,1214C下分布式IO可看到刚才所分配的设备,检测对应地址,验证通讯情况。
